一、 工程概况

1. 钢箱梁最重分块尺寸重量表

吊物自重：。

2. 吊装作业场地

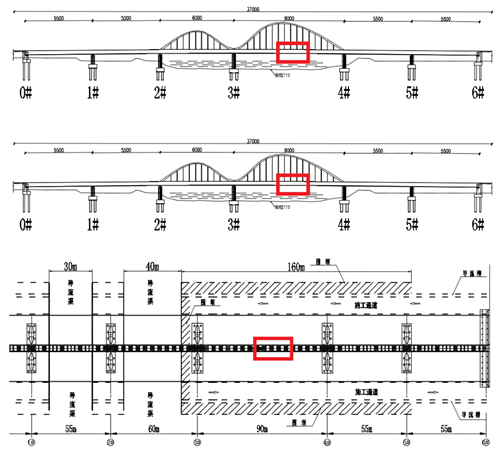

图2：吊装作业场地平面及立面图

最重梁段位于河道岸坡处，经查询地质资料，地层分布自上而下为：

粉土层：位于地面以下0～3.1m，天然含水量平均值为23.0％，天然孔隙比平均值为0.748。标准贯入试验原始锤击数平均值为4.5击，修正锤击数平均值为4.3击。地基承载力基本容许值 100KPa。

粉砂层：位于地面以下3.1～6.3m，标准贯入试验原始锤击数平均值为14.5击，修正锤击数平均值为10.9击。地基承载力基本容许值 100KPa。

粉细砂层：位于地面以下6.3～13.2m，标准贯入试验原始锤击数平均值为14.5击，修正锤击数平均值为10.9击。地基承载力基本容许值 120KPa。

二、 设备和工具选择及计算

1. 卸扣

根据《一般起重用D形和弓形锻造卸扣》（GB/T25854-2010），选用卸扣型号为：卸扣GB/T25854-6-DX50，极限工作荷载50t，自重约36kg。

单个卸扣自重：。

2. 吊索

根据《建筑施工起重吊装安全技术规范》（JGJ276-2012），拟选用4条直径56mm的6×37钢丝绳，钢丝绳容许拉应力【Fg】/A=1850N/mm2，单根钢丝绳破断拉力总和不小于2175kN，单根钢丝绳重91kg。钢丝绳起吊时的尺寸和角度如下图，吊钩至吊物顶面的距离、吊点至吊钩的水平距离均为5.8m，吊索与吊物顶面夹角为45°。

单根吊索自重：。

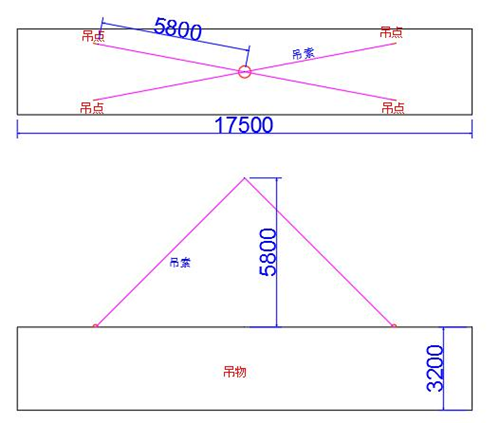

图3：吊索平面和立面图

单个卸扣极限工作荷载为50t，满足规范要求。

3. 吊机

（1） 拟选用350t履带吊作为吊装吊机，其中性能表如下：

（2） 起重量验算

吊物、吊具总重：。

吊机主臂长度54m，最大工作幅度：（相关尺寸参照吊装作业立面图）。根据350t履带吊性能参数表，当吊机主臂长度54m，工作幅度28m时，额定起重量为47.2t>41t。

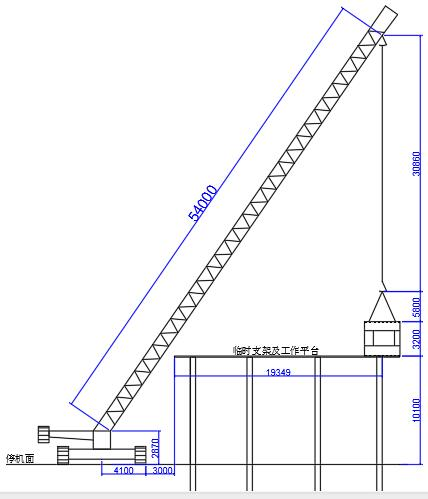

图5：吊装作业立面图

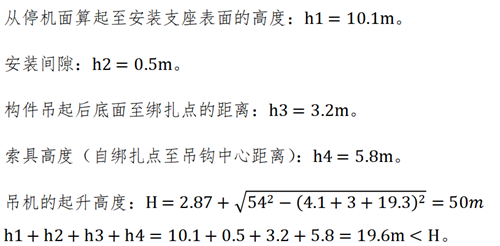

（3） 起升高度验算

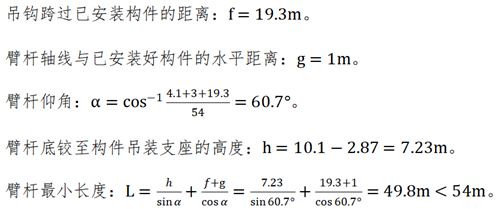

（4） 起重机臂杆最小长度验算

因梁段吊装时须跨越桥梁临时支架及工作平台，应进行起重机臂杆最小长度验算。

三、 地基承载力验算

1. 工况1：当吊臂垂直于履带方向时

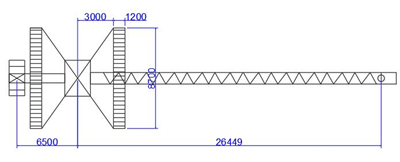

图6：吊装工况1作业平面图

（1） 履带基础受力验算

（2） 地基承载力验算

根据《建筑地基基础设计规范》（GB50007-2011），履带宽度为1.2m<3m，基底位于地基表面，无须对地基承载力特征值进行修正。根据地勘资料，原状地基表层为3.1m厚的粉土层，地基承载力特征值：，不满足承载力要求。

对原地基进行整平压实，并碾压填筑1m厚的级配良好的碎石，根据《建筑地基处理技术规范》（JGJ79-2012）,采用轻型击实试验测得级配碎石的最大干密度，压实度λ≥97%，查表取碎石地基承载力特征值：，取压实后重度：，碎石层满足承载力要求。

（3） 软弱下卧层验算

碎石层厚度：，履带基础平面尺寸：，，，查表取碎石层压力扩散角：。

软弱下卧层顶面处的附加压力值：。

软弱下卧层顶面处土的自重压力值：。

软弱下卧层顶面处经深度修正后的地基承载力特征值：。

。满足承载力要求。

图7：换填碎石断面图

2. 工况2：当吊臂与履带方向成45°角时

图8：吊装工况2作业平面图

（1） 履带基础受力验算

以过吊机中心点且垂直于吊臂的方向为轴计算吊物、吊具、吊机自重和配重重力的合力矩：，则此三个力的合力对吊机中心的偏心距：，取垂直于履带方向为x方向，平行于履带方向为y方向，

以左侧履带中线为轴验算x方向力矩平衡：，代入数值：，解得右侧履带支反力：，作用于履带中心点。

以过吊机中心点的x方向为轴验算y方向力矩平衡：，代入数值：，解得右侧履带支反力：，作用于履带中心点以上。

（2） 地基承载力验算

根据《建筑地基基础设计规范》（GB50007-2011），右侧履带所受支反力的合力矩：，合力偏心距：，为小偏心，右侧履带基础底面最大压力：。

3. 工况3：当吊臂平行于履带方向时

图9：吊装工况3作业平面图

根据《建筑地基基础设计规范》（GB50007-2011），以过吊机中心点且垂直于履带的方向为轴计算吊物、吊具、吊机自重和配重重力的合力矩：，则此三个力的合力对吊机中心的偏心距：，为小偏心。

两侧履带基础底面最大压力：。满足地基承载力要求。

综上所述，履带吊起重作业过程中，当吊臂与履带方向成45°角时为最不利作业工况。

参考文献：

［1］《工程地质手册》编委会，工程地质手册（第五版），中国建筑工业出版社。

［2］陈进，级配碎石换填法处理软土地基工法，建材与装饰2016年5月。
