2 工程概况

北京新机场东航基地项目航空食品及地面服务区一期工程总建筑面积62782㎡，其中1#配餐楼为航食配餐生产楼，地下1层、地上4层；1层、3层、4层为航食配餐生产区域，建筑地面共设计156处排水沟，排水沟宽度为300mm、长度5m~9m不等。综合考虑不锈钢排水沟后期使用寿命及现场施工进度节点要求，现场不锈钢排水沟全部采用组拼式进行安装，总安装长度达到1250m。

3 组拼式不锈钢排水沟

3.1 组拼式不锈钢排水沟的选择

由于航空食品生产工艺要求严格，食品加工生产区域卫生防疫级别高，另受生产工艺所限，会产生大量泔水、废水，因此要求地面排水沟排水量大，排水速度快，且兼具隔气、隔渣的功能。综合安装工艺、后期使用效果和成本造价考虑，本工程摒弃了传统线性排水沟安装方式，决定采用组拼式不锈钢线性排水沟。

安装前与排水沟生产厂家现场仔细核对、深入研讨确定了主要安装思路：即采用模块化组拼式法兰连接，通过标准节与非标准节法兰连接方式拼装，将排水沟下水管与下层排水管通过卡箍连接，排水沟抄平后通过胀栓固定，二次调平，最终完成安装。

3.2 组拼式不锈钢排水沟工艺原理

3.2.1组拼式不锈钢排水沟安装应考虑的因素

（1）应根据图纸规格尺寸，设计好标准节样式和端头非标准节样式，便于工厂定制加工；

（2）现场组拼式不锈钢排水沟能满足防渗漏要求，保证能够长期正常使用。

（3）现场安装、固定快速方便，工期用时少。

3.2.2组拼式不锈钢排水沟的工艺原理

组拼式不锈钢排水沟构件如下：排水沟标准节、排水沟非标准节、沟盖板、地漏隔渣池、下接管、固定支腿件。

排水沟标准节及非标准节：标准节尺寸1500*300mm、1000*300mm，非标准节主要是线性排水沟端部为了满足设计尺寸需要拼接的非标尺寸的节段。

沟盖板：根据线性排水沟上部荷载设置格栅式盖板，起隔渣及承受荷载的作用；

地漏隔渣池：排水沟底槽有过滤网和防臭芯过滤废物的装置；

下接管：室内线性排水沟需要与下层排水管道通过卡箍连接方式进行连接保证排水畅通；

固定支腿：排水沟安装调平完毕需要通过支腿固定牢固，防止移位。

4 工艺流程及操作要点

4.1 工艺流程

施工流程：楼板预留洞口→现场定位放线→排水沟现场法兰拼装→排水沟就位安装→卡箍连接下接排水管→排水沟抄平定位→固定件固定排水沟→二次抄平复核→支模吊洞、涂刷防水

4.2 操作要点及深化设计

4.2.1 深化设计

（1）根据设计图纸进行线性排水沟深化设计，首先统计排水沟尺寸、下水口的位置、楼板的厚度基本数据信息，根据数据确定标准节尺寸及非标准节尺寸数量。深化设计注意事项：

（2）排水沟宽度标准底槽按照外部宽度规格为S150、S200、S250、S300等不同尺寸，沟槽内排水坡度按照设计要求，设计无要求处按照1%的坡度设计；

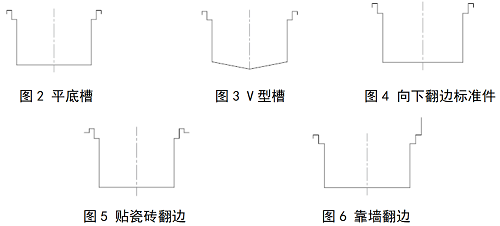

（3）底槽边缘设计可选择平底槽、V型槽不同的形式，其中较为常用的为平底槽，安装固定方便且承载力、稳定性好（平底槽见图2，V型槽见图3）；

（4）根据排水沟的位置及地面做法选择不同排水沟底槽边缘设计，普通混凝土地面选择向下翻边见图4、铺砖地面选择贴瓷砖翻边见图5、靠墙部位的排水沟选择靠墙翻边见图6。

（5）排水沟排水地漏设计水封及隔渣池，下接管的外径必须与排水管道一致，方能保证卡箍连接。

4.2.2施工要点：

（1）现场定位测量放线

根据图纸尺寸，采用经纬仪、钢卷尺进行测量放线定出排水沟位置及地漏下水管的平面位置；

（2）排水沟现场法兰拼装

现场标准节及非标准节通过定位放线位置进行法兰拼接，先找出非标准节带排水地漏其余标准节及非标准节与其拼装完毕，法兰连接注意事项：

①连接两个法兰时，首先要使法兰密封面与垫片均匀压紧，由此保证靠同等的螺栓应力对法兰进行连接。

②在紧固螺栓时，要使用与螺母相匹配的扳手，当使用油压、风动工具进行紧固时，注意不要超过规定的力矩。

③法兰的紧固要避免用力不匀，应按照对称、交义的方向顺序旋紧。

④法兰在安装后，要确认所有的螺栓螺母坚固均匀。

⑤螺栓、螺母的材质必须符合规定。紧固后，螺栓头应从螺母中露出两个螺距为宜。

（3）排水沟安装就位

①法兰连接好的排水沟地漏及下接管部位插入结构预留洞，水沟下接管与排水管道通过卡箍连接紧密，不留间隙；

②排水沟安装完毕，调整排水沟的高度比预留地面完成面低10mm，水平方向及垂直方向完全就位，通过排水沟固定支腿固定排水沟位置；

（4）支模吊洞涂刷防水

①排水沟固定完毕采用成品PVC吊洞模板进行支模吊洞，PVC模板为可周转式；

②管根部灌实同标号的细石混凝土，待养护7天后拆除PVC模板，沿着吊洞管根部涂刷宽100mm防水涂料，上返致水沟底部。

5 结束语
通过“组拼式不锈钢排水沟”施工工艺的有益实践，成功解决了配餐楼食品生产区域地面不锈钢排水沟一次安装工程量大、排水沟节段尺寸长、焊接工艺质量不易控制的难题，避免了传统排水沟焊接连接时焊缝质量不良而产生的渗漏隐患。该施工工艺实现了排水沟传统定制生产向定型产品标准件生产的转变，有效降低了工厂生产加工各类非标件的难度，特别是采用连接法兰实现现场拼装，大大增加了工效，由此为后续类似工程提供有益的借鉴。
参考文献

[1]《建筑工程施工质量验收统一标准》GB50300-2013

[2]《建筑给水排水设计规范》GB50015-2003

[3]《建筑给水排水与采暖工程施工质量验收规范》GB50242-2016
