一、工程概况

剑南大道南延线设计成城市的主干路线，主路双向六车道，辅路为双向四车道，道路的总长度为4.34千米，道路的宽度需要从本有的18米扩宽到60米。在施工的过程中，为了能够使社会车辆从双向四车道通信，所采用的施工方案为先右半幅，后左半幅，前后的工期都是一年。所以此次工程的开展最少需要进行两次的围挡搭设以及拆除，局部缓和曲线路段和路口段最少需要进行三次。

二、新型组合式围挡构造和施工技术

因为当下的双黄路是公路工程，所以在其两侧并没有设置人行道以及非机动车道，一些路段也不具备相应的照明设施，并且道路的终点为旅游胜地，每逢节假日人流量特别大，并且当前的双黄路为到达彭山区的主要路线，车流量也特别大，特别是大型货车，所以，在初期开展施工的过程中往往会出现传统围挡遭到社会车辆破坏的情况。

对于传统围挡所存在的不足之处，和当前工程的具体情况以及各方面条件结合在一起，相关的工作人员需要结合施工现场的具体要求以及施工现场的施工材料，进行新型组合式围挡的设计，围挡设计图为图一所示。

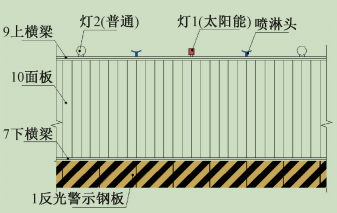

                      （图一）围挡正立面示意

从图一当中能够看到，反光警示钢板所应用的螺栓是和管状螺母直接连接的，它的厚度在0.3毫米到0.5毫米的范围之内，其长度和底座的长度是一样的，在其地表面上喷涂了黄色与黑色相间的反光漆。

对于预制钢筋混凝土重力式底座来说，其主要是应用预制厂进行制作，所应用混凝土标号为C25-C30，高度在600毫米到700毫米的范围之内，其宽度在500毫米到600毫米的范围之内。为了能够更便捷地进行安装、拆除以及运输工作，使其能够和围挡板的相应模数互相对应，其长度控制在1000毫米到1200毫米之间。在这个过程中，在重力式底座的底部留下了两个相应的吊装孔，此吊装孔也能够当做排水孔进行应用。在开展安装的过程中，在汽车吊方面的安装直接采取钢丝绳穿过吊装的方式，在应用叉车的过程中，安装工作的开展便叉过预留安装孔。所采用的凹槽在底座顶面的中间部分留有的深度在6毫米到8毫米的范围之内，凹槽当中预埋了四颗管状螺母，此螺母和围挡立柱底部水平连接的钢板互相对应。榫头主要是在重力式底座一端的上半部分预制而成的，其的长度在100到150毫米之间，宽度为150毫米，高度为300毫米。而榫槽主要为重力式底座和另一端上半部分预制而成的，其的规格和尺寸要一定程度大于榫头，这样的目的是为了能够使底座之间安装能够形成一个整体^[1]。

围挡立柱主要应用的是80号到100号的镀锌材质的方钢管，在底部所开展的焊接工作以及对混凝土底座进行的固定工作主要应用的是水平连接钢管和竖向的三角形加劲肋板。在立柱中部和顶部的外侧面都是应用所焊接的长度为40到60毫米之间的5-6号角钢实现和耳板的连接，应用和围挡中横梁与上横梁的螺栓进行连接。

上横梁和下横梁主要应用的都是1到1.2毫米厚彩钢经过压制处理完成之后所形成的U型件，高度在60毫米到80毫米之间，宽度在40毫米到50毫米之间，其的长度通常为重力式底座长度的三倍左右，所制成的U型件的口部和底部相比要更小一些，这样便能够有效地避免以及固定围挡面板的脱落。在立柱的位置，下梁应用螺栓连接到焊接螺栓杆上，而上量应用螺栓连接到短角钢上。横梁应用3-4号的角钢，其的长度通常为重力式底座长度的3倍，通过对螺栓的应用来实现和立柱中部焊接短角钢的有效连接。

为了能够实现立柱底部三角肋板的增强，应用了4毫米到5毫米范围厚度的厚钢板。长度在300毫米到400毫米之间，宽度在150毫米到200毫米之间，将其焊接在立柱底部和内部最近的一侧。立柱底部和钢板之间的水平连接主要应用的是4到5毫米厚度的厚钢板，长度在350毫米到400毫米之间。宽度在150毫米到200毫米之间。预先留出四个螺栓孔来方便后续水平钢板四角和预制混凝土底座的固定，并且于两个外侧的螺栓孔靠近内部的一侧进行两颗螺杆的焊接。

三、新型组合式围挡的应用

第一，进行预制钢筋混凝土重力式底座的设置，在底座之间建立榫头和榫槽结构，以此来保证底座方便连接的整体性，很大程度上提高其所具备的荷载能力，降低地面一些情况对其造成的影响，并且进行底座后中的设置，将围挡立柱、横梁和挡板结构位置一定程度进行上移，这样便能够有效避免社会车辆对其造成碰撞的情况发生。

第二，对于底部反光警示刚把那、围挡立柱以及上中下横梁都应用螺栓给予连接，围挡和围挡面板之间应用卡结的方式，此种连接方式较为简便，有利于开展标准化施工。

第三，在围挡的立柱上进行喷淋管挂架和电缆固定装置的设置，有利于实现施工的标准化。

结束语

总的来说，新型组合式围挡的特点主要表现为结构简单、连接起来方便快捷，并且外观具有较强的美观性，有利于施工的标准化以及机械化，并且还能够有效满足施工现场在喷水降尘方面的具体要求，迎合当前的绿色施工理念，值得加强对其的推广。

参考文献：

[1]杨迦言,曹列彦.柔性组合式建筑工地围挡装置[J].农村青少年科学探究,2018(11):14.
