一、前言

佩克连接件是佩克公司发明的一种柱脚连接件和连接螺栓，用于工业厂房、车库等装配式预制柱与基础的连接。通过佩克PPM和HPM连接螺栓，可把拉应力、压应力和剪应力传递到钢筋混凝土的基础结构中。

二、工作原理

佩克连接件是紧固件产品，是被用于预制柱之间或预制柱与基础之间产生刚性连接。作用于柱子上所有的力，都由柱脚连接座，连接螺栓和连接处的灌浆料来传递到承载构件上。紧固连接是通过与锚固螺栓相配套的螺母和垫片来实现的，柱底和底部构件之间的连接缝，包括螺栓凹槽，在柱子承载其它结构之前，先进行灌浆，灌浆层干硬后，连接部件和灌浆层将象钢筋混凝土机构一样共同工作。

三、施工工艺

（一）施工工艺流程

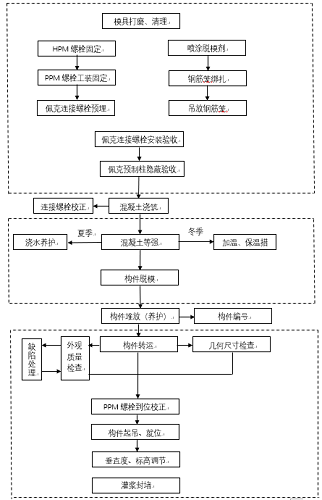

图1   佩克PPM和HPM连接螺栓施工工艺流程图

（二）操作要点

1、模具打磨、清理

清理模具时，须将模具底模与侧模结合处、端模与侧模接触面的混凝土、玻璃胶、双面胶清理干净；清理后的模具表面任何部位不得有残留杂物；清理完成后,应注意保护。同时，在模具接缝处粘贴密封条，要平整、结实，不得出现松散不平和漏贴现象。

2、喷涂脱模剂

喷涂脱模剂时，采用喷雾器、喷壶均匀喷洒，也可用海绵或干净棉布均匀涂刷。脱模剂涂刷前模内不得有积水、残渣等杂物；脱模剂涂刷时严禁滴、撒到预埋件、钢筋骨架上，模内脱模剂被雨水冲洗后，需重新涂刷。

3、 PPM和HPM连接螺栓预埋固定

使用工装架将顶部HPM螺栓群结合固定在一起，通过使用工装架，可以确保螺栓间的正确中心距和螺栓的垂直度。在工装架的帮助下，可较容易地把螺栓集群，以便直接在钢筋笼中安装。底部PPM柱脚螺栓用钢筋固定整体在钢筋笼上固定螺栓孔用木模和泡沫条封堵。

4、吊放钢筋笼、PPM和HPM连接螺栓校正

（1）钢筋骨架采用龙门吊吊入模内，吊钩应钩在主筋上；对于大的骨架，应采用多绳索吊具，以免钢筋入模时变形。

（2）钢筋骨架入模应平稳放入，不得在底模上拖动。

（3）PPM和HPM连接螺栓校正误差控制在10mm以内。

（4） 钢筋骨架采用合适的塑料垫块、卡圈或混凝土垫块来控制钢筋保护层。

（5）浇筑前对所有PPM和HPM连接螺栓再次进行检查；浇筑过程须注意对连接螺栓的保护，以防因振捣而导致连接螺栓位移或变形，浇筑后及时复核、校正连接螺栓。

5、 混凝土施工

混凝土浇筑过程中，做到振动棒快插慢拨，插点均匀，逐点移动，每次振动时间控制在混凝土无明显下沉、基本上不出现气泡并开始泛浆为准，振动器插点应排列均匀，可采用“行列式”或“交错式”，浇筑时控制好混凝土浇筑质量，避免漏振、超振。

6、 收面压光

为预防松顶和干缩裂缝，提高砼外观质量，混凝土浇筑到顶后，根据气温和浇筑时间，必须进行二次振捣及二次抹面。

7、混凝土养护

预制柱养护可采用自然养护和加热养护等养护方式，具体可根据气温、生产进度、构件类型等影响因素选择合适的养护方式。

8、构件脱模

检查吊钩连接可靠后，慢速起吊，平稳起升。待构件全部从模具中脱出，底部离开模具上平面50cm，将构件平移至运输通道，之后，运输至构件堆放场地。

拆模后及时做好构件清理工作，应将轨道梁飞边清理干净，清除埋件表面混凝土，保证预埋件表面必须外露。

9、 构件堆放

在堆放时应将构件用混凝土垫块或枕木调平、垫实，保证每个支点受力均匀；垫块支点设置在距梁端头向内20cm～30cm位置。

派专人养护，每天至少洒水养护三次，基本保证表面湿润，养护时间至少7天，期间每天检查一次混凝土强度值，当强度达到100%时方可进行吊装。

10、构件运输

预制构件运输过程中，运输车根据构件类型设专用运输架，且需有可靠的稳定构件措施，用钢丝带加紧固器绑牢，以防构件在运输时受损。

11、现浇节点PPM和HPM连接螺栓校正

构件吊装前对现浇节点预埋的PPM连接螺栓预制柱顶部预埋的PPM连接螺栓进行再次校正，PPM螺栓群到位误差控制在10mm范围内，根据图纸PPM螺栓定位尺寸制作PPM螺栓定位套板。

12、构件起吊

佩克预制柱吊装时用卸扣将钢丝绳与预制柱的预留吊环连接，起吊至距地500mm，检查构件外观质量及吊环连接无误后方可继续起吊，起吊要求缓慢匀速，保证预制柱边缘不被损坏。

13、佩克预制柱垂直度、标高调节

待佩克预制柱就位后进行初调，保证柱子的大致竖直。在预制柱初步就位后，通过调节柱底下螺栓的螺母和使用安装垫块（垫片 等）进行柱子精确调节，精确调节完成后拧紧螺母。

14、灌浆封堵

待佩克预制柱完全就位后对节点处用C150灌浆料封堵。
四、结束语

使用佩克PPM和HPM螺栓柱连接，可以轻松地将柱安装到基础和梁上，或者进行柱对柱连接。连接是通过柱靴和锚固螺栓完成的，柱靴被浇筑在预制混凝土柱中，而锚固螺栓则被浇筑到地基或另一根柱中，形成柱拼接。螺栓连接可以准确定位柱子，加快安装过程，最大限度缩短起重时间，并通过最大限度提高现场可达性来提高安全性。

参考文献：

［1］T/CECS 604-2019,《装配式多层混凝土结构技术规程》

［2］DGJ-08-2154-2014，《装配整体式混凝土公共建筑设计规程》
